8°几何条件和45°几何条件测色仪器的区别

发布日期:2021-08-24 浏览次数:97

不同几何条件的测色仪,不仅在测量和观察方式上存在差异,而且其适用范围也有所不同。今天小编就为大家介绍8°几何条件和45°几何条件测色仪器的区别,让小伙伴们对这两种几何条件的测色仪有所了解!

不同几何条的物体反射色度测量

物体反射色度测量的几何条件类型:

对于物体反射色度测量,CIE规定了以下几何条件:

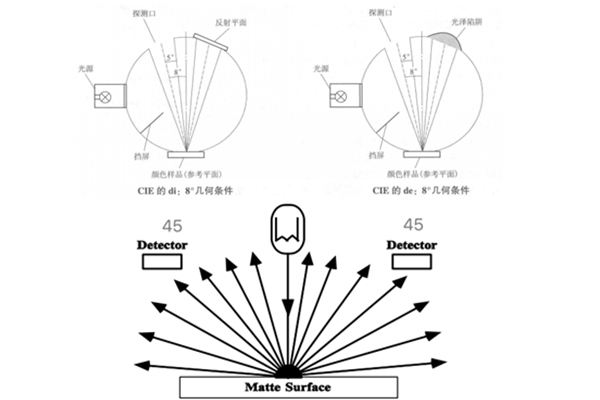

1.漫射:8°几何条件,包含镜面成分,简写符号为di:8°。

这里,di是diffusion和included的缩写。取样孔径被以其平面为界的半球内表面从各个方向均匀地照明,测量区域过充满。探测器对取样孔径区域的响应均匀,反射光束轴线与样品中心法线成8°角,在接受光束轴线5°内的所有方向上认为取样孔径反射的辐射是均匀的。

2.漫射:8°几何条件,排除镜面成分,简写符号为de:8°。

这里,de是diffusion和excluded的缩写。首先满足di:8°的条件,但是用一个光泽陷阱取代反射平面,因此将单面的平面反射镜放置于取样孔径处时,没有光反射到探测器方向,并且在这个方向的1°以内也没有镜面反射,以便为仪器杂散光或对准误差留有宽容度。

3.8°:漫射几何条件,包含镜面成分,简写符号为8°:di。

该几何条件满足di:8°的条件,但照明光源与探测器的光路相反。因此取样孔径被与发现成8°角的光照明,以参考平面为界的半球收集取样孔径反射的各个角度的通量。

4.8°:漫反射几何条件,排除警方设成分,简写符号为8°:de。

该几何条件满足de:8°的条件,但照明光源与探测器的光路相反。

5.45°/0°几何条件是基于视觉模拟设计,光束从0°照射,“人眼”从45°方向观察(或者0°/45°),经过实验已经证明45°/0°和0°/45°获取颜色的结果是一样的。

8°几何条件和45°几何条件测色仪器有什么区别?

物体色的颜色测量是通过对光谱或三刺激值的测量来实现的,因此测量结果与光源、探测器和样品的相对位置关系,即几何条件有关。同样地,对颜色样品的目视评价也会受照明和观察的几何条件影响,测量结果和目视评价的相关程度依赖仪器的几何条件对实现观察几何条件的模拟成都。在2004年之前,CIE根据人眼观察物体的主要方式规定了4种反射测量的几何条件和4中透射测量的几何条件。随着仪器制造业和其他颜色应用的不断发展,几何条件的实现方式多种多样,上述几何条件的表示方法已经不能全面地阐述测量状态。例如规则反射成分或镜面反射成分是否包含、45/0条件中入射光的实现方式等均未能在符号中表示。因此,CIE于2004年在其出版物中对几种条件的表示方法进行了修订,并取消了仪器测量中“照明/观察条件”的提法,代之以“几何条件”,以避免与目视观察条件相混淆。

以反射测量为例,仪器的几何条件就包括8/d,45/0等等。其中8/d指的就是积分球漫射照明接受方式,这是几何条件适用于各种类型的样品。而45/0则是45°照明、垂直接收,这种几何条件只能用来测平滑表面。
